通用技术参数

产品型号	鲁制00000623
压力损失	1.0MPa
温度范围	（0-30）℃
温差范围	±0.1℃
压力等级	1.0MPa
计量等级	2级
环境等级	B级
防护级别	IP54

使用环境

环境温度	A级
环境湿度	85%
安装方式	水平安装
适用用途	{$shiyotu/}

流量技术参数

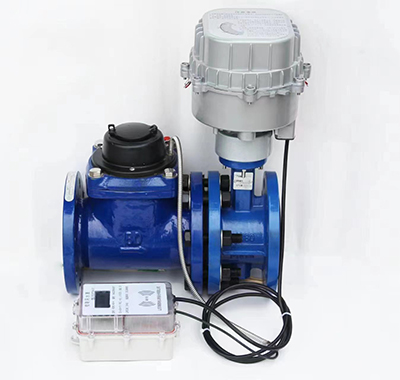

大口径阀控智能水表
一.产品说明：大口径智能水表基表采用优质双干簧管发讯水表，双脉冲采样方式计量，准确无误。阀门精心设计、避免了水锤及震动现象、工作稳定、最小工作压差 0.04Mpa。阀门驱动器采用自行设计代功耗抗干扰电机、并且单片对开闭位置的准确控制。控制器及水表全部密封设计可在水下运行，数据自行记忆、保持时间 ≥10年。控制电路采用先进高档多功能芯片。人性化设计、操作简单、安装方便、功能齐全。采用专用锂电池供电能保证使用6年以上。可随时切换查看控制器内设置。控制器线可加长到50米，便于农业灌溉和工业方面应用。
二. 基表主要参数：水温：0.1℃～40℃（冷水表）0.1℃～90℃（热水表）适用介质：自来水，对于污水、有腐蚀性液体的不能使用。采样方式：双干簧管采样0.01m3（或其十倍百倍）发一个脉冲，工作压力：≤1.0Mpa。

三. 阀门工作原理及主要参数：
智能水表阀门是专为大口径DN40-DN600的智能水表设计的低电压，低功耗电动可控式阀门，采用水力自动控制原理，利用阀门进出口的压力差为动力，用电动式换相器控制膜上片部水腔室内的压力，操作阀芯联动控制机构完成阀门的开启和关闭，彻底解决了智能水表行业多年来控制阀问题，拓宽了智能水表的使用环境,延长智能水表的使用寿命。
特点:
1.电动换相器采用1/2"口径的流通能力，克服了先导孔易堵的弊病,提供直接、快速、精确的控制。
2.双室驱动装置，具有缓开、缓闭功能，使其工作有效地防止水锤及振动。
3.利用液压原理，使阀板关闭压力和进水力成正比，密封性可靠性能高。
4.采用宽阀体、流线性和等过流截面积设计、阀门阻力小。
5.电器元件线盒，全部采用防潮、防水设计，适合水下安装。
6.整体阀门全部采用不锈钢螺丝连接，便于检修时拆装方便。
结构尺寸表：

公称口径DN	40	50	80	100	150	200	250	300	350
L	205	220	300	340	420	470	570	640	720
D	150	165	200	220	285	340	370	445	530
H	320	335	375	415	525	560	660	700	780

7.技术参数：

动作速度：	0..3MPa-1.6MPa开闭自如
响应时间：	<10S
开启次数：	>8000次
压力损失：	<0.05MPa
密封性能：	无泄漏
工作状态：	稳定无水锤及震动现象
工作压力：	1.0MPa、1.6MPa
驱动方式：	电机(3V-6V)
工作电流：	80±10％mA
表态电流：	0mA
输出功率：	nax2.5w
扭矩：	2Nm
行程时间：	5-7s
旋转方向：	双向动转
防护等级：	1P67
