通用技术参数

产品型号	U-HDRS
压力损失	△p25、△p40、△p63
温度范围	（0-30）℃
温差范围	（3-75）K
压力等级	1.6MPa
计量等级	B级
环境等级	E1
防护级别	IP65

使用环境

环境温度	（5-55）℃
环境湿度	（15-85）%RH
安装方式	水平或垂直
适用用途	{$shiyotu/}

流量技术参数

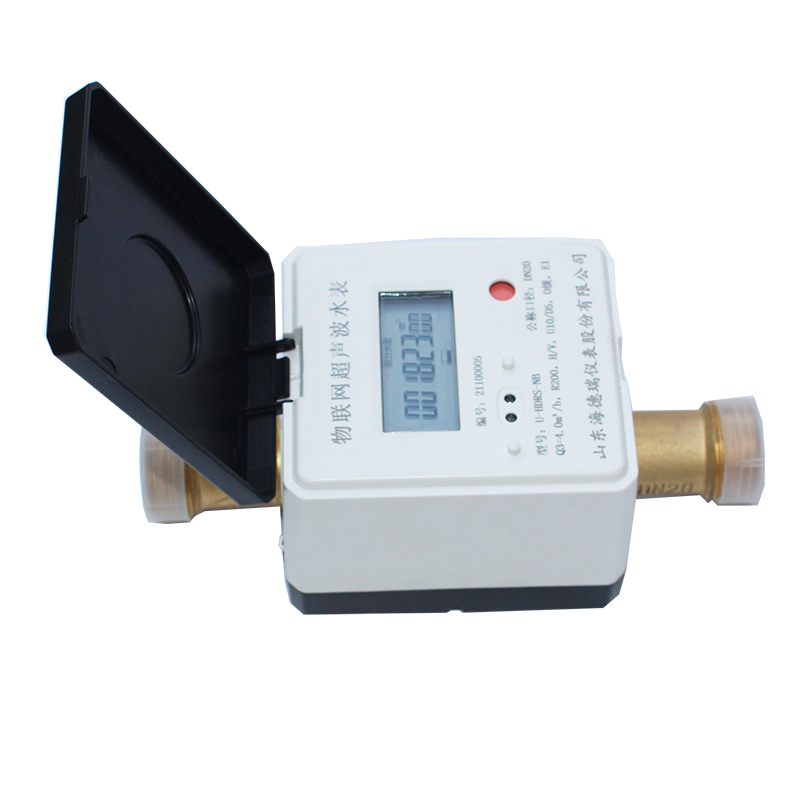

小口径超声波水表
一、超声波水表简介：
超声波水表是基于超声波时差原理进行流量测量和显示的新型水表。
仪表默认配备M-BUS接口，可通过M-BUS总线和其他通信设备，组成远传抄表管理系统，管理部门可以随时抄取表中数据，方便对用户水量的统计和管理。
产品执行《GB/T 778 封闭满管道中水流量的测量饮用冷水水表和热水水表》标准以及《JJG 162-2009 冷水水表》检定规程。

二、产品特点
1、宽量程比（最大400:1）；
2、流量传感器故障报警、欠电压报警，自动数据纠错技术；
3、高清晰度宽温度型LCD显示；
4、内置锂电池供电可确保使用（6+1）年以上；
5、具备光电接口，支持手持式红外抄表工具现场抄读；
6、可选择的M-BUS、485或无线通信接口。

三、技术参数

主要技术指标

累积体积分辨力	0.001m3??（使用时） 0.00001m3??（检定时）
当前流量分辨力	0.001 m³/h（使用时） 0.001 m³/h （检定时）
静态工作电流	< 6uA
电池使用寿命	> （6+1）年
液晶显示屏位数	8位
温度等级	T30
压力等级	MAP10
压力损失等级	△p25、△p40、△p63
环境严酷度等级	B级
防护等级	IP68
准确度等级	2级
电磁环境等级	E1
安装方式	水平或垂直
上/下游流场敏感度等级	U10/D5 或U5/D3
特色功能	管路滴漏、爆管、结垢的识别与报警
反向流	可测反向流(可选)
量程比	125
常用流量 Q3	DN15: 2.5 m³/h DN20: 4.0 m³/h DN25: 6.3 m³/h DN32: 10 m³/h DN40: 16 m³/h

四、安装使用说明

1、安装尺寸

公称口径DN(mm）		15	20	25	32	40
尺寸	长度 L（mm）	165	195	225	180	200
	宽度 W(mm)	75	75	75	75	75
	高度 H(mm)	100	120	135	155	170
	重量(kg)	0.5	0.7	0.9	1.1	1.3
流量管段接口尺寸	螺纹规格	G 3/4B	G1B	G1 1/4B	G1 1/2B	G2B
流量管段接口尺寸	螺纹长度(mm)	12	12	12	13	13
管接头尺寸	管接头长度(mm)	43	50	58	58	59
	螺纹规格	R1/2	R3/4	R1	R1 1/4	R1 1/2
	螺纹长度(mm)	15	16	18	20	22
