3 TM 卡

TM 卡是美国DALLAS 公司的专利产品，它选用单线协议通讯，经过刹那间碰触完结数据读写，既具有非触摸式IC 卡的易操作性，又具有触摸式IC 卡的廉价性，也在中国智能热量表行业中得到应用。

TM 卡外形类似于一个钮扣（Button）电池，可镶嵌于卡片、钥匙扣等物体上。TM 卡经过一个多功能器来实现将数据线、地址线、控制线和电源线减为一根线，一般TM 卡都具有RAM 存储器，为了保持RAM 中的内容不丢失，卡中要安置长寿锂电池。当主机加电时，TM 卡经过500 000Ω 和50Ω 阻抗之间的切换来响应主机，用信号被拉低的时长（长或短）来表示数字逻辑（长为1，短为0），由于阻抗切换的幅度为10 000 ：1，因此，触点的触摸电阻不会影响数字信号的辨识。

另外，根据TM 卡存储器的加密性，TM 卡可分为加密TM 卡和非加密TM 卡。绝大部分TM 卡都是非加密的，只有DS1991 是加密的，并分为3 个独立的加密区，每个加密区都有独立口令。因此，可以作为3 个独立的用途。考虑到TM 卡的特点，TM 卡的加密方式与触摸式加密IC 卡不同，后者密码位数小，并有误码计算功能，前者密码多达64 位，不设误码计数，如果因某种原因忘记密码，可按卡重新初始化后使用，但卡中原有信息将被自动擦除。

4 3 种卡的性能比较
触摸式IC 卡、非触摸式IC 卡和TM 卡，这3 种卡各有自己的优缺点。
1）触摸式IC 卡有以下优点：
（1）结构比较简单，通用性好；
（2）功耗低，读写的电压较低，速度较快；
（3）造价低，IC 卡的读写设备简单可靠、造价便宜、维护方便。
2）触摸式IC 卡缺点：
（1）触摸式IC 卡表使用时要将IC 卡插入卡口，依靠多个触点，才能完结信息的传递，其金属触点易磨损和沾污；
（2）防水、防尘性能略差；
（3）由于具有暴露的卡口，给人为破坏造成方便。
3）非触摸式IC 卡具有以下优点：
（1）可靠性高，使用寿命长。非触摸式IC 卡避免了由于触摸读写而产生的各种故障。此外，非触摸式IC 卡便于卡片的印刷，又提高了卡片使用的可靠性。
（2）操作方便、快捷。由于使用射频通讯技术，读写器在10cm 范围内就可以对卡片进行读写，没有插拔卡的动作。非触摸IC 卡使用时没有方向性，卡片可以任意方向掠过读写器表面，读写时间不大于0.1s。
（3）安全防冲突。非触摸式卡中有快速防冲突机制，能防止卡片之间出现数据干扰。因此，读写器可以“同时”处理多张非触摸式IC 卡，提高了应用的并行性。
4）非触摸式卡也存在功耗大，成本高的缺点：
5）TM 卡有如下优点：
（1）不锈钢封装，耐用性好；
（2）使用方便性，刹那间触摸，无需对准 4 个不同插卡方向，只有1 个方向是正确的；
（3）携带方便性，不怕高温、磨损、碰摔，耐腐，不易丢失。
6）TM 卡的缺点：对应于TM 卡的热量表内必须有相应的解码模块，来对卡的信号传送进行处理，所以它的通用性要差一些；由于它的触点更暴露在外，所以防攻击性能也要差一些。这三种智能卡综合比较情况如下表1 ：

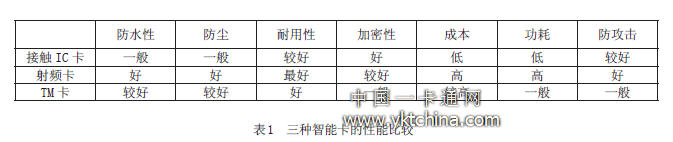

表1 三种智能卡的性能比较

从以上比较来看，这几种卡各有其优缺点。非触摸式IC卡虽然成本较高，但如果批量生产，成本与触摸式IC 卡相差不大，并且它的寿命比触摸式IC 卡要高得多。对于在智能热量表中的应用来说，非触摸式IC 卡从综合功能上有更大的优势。
5 结论
     本文介绍了智能热量表目前常用的3 种智能卡，介绍了它们的结构组成和工作原理，并对它们的性能进行了综合比较。
由于热量表常使用在比较潮湿、灰尘大、温度高等较恶劣的环境下，所以从综合功能上考虑，非触摸式IC 卡有更大的优势。
（本文系转载）
