通用技术参数

产品型号	U-HCFS
压力损失	≤25kPa
温度范围	（4-95）℃
温差范围	±0.1℃
压力等级	1.6MPa
计量等级	2级
环境等级	A类
防护级别	IP65

使用环境

环境温度	5-55℃
环境湿度	15-85%RH
安装方式	水平安装或垂直安装
适用用途	{$shiyotu/}

流量技术参数

户用小口径超声波热量表
◆ 超声波热量表的安装注意事项本超声波热量表安装前必须清洗管道，方法为按照热能表安装示意图把热能表的配套零件按顺序连接好，然后把长度与热能表长度相同的替代管连接在准备安装热能表的地方。然后打开阀门冲洗管道，确认冲洗一段时间后将热能表两端阀门关闭，将一个管网中所有过滤器中的杂质排放干净并拧紧堵头。必要时需重复以上冲洗过程，直至冲洗干净为止。

◇ 所有过滤器杂质排放干净，达到管道中无杂质；

◇ 系统加压时，整个系统管道无漏水情况发生；

◇ 热能表所在仪表箱或管道井中的空气湿度不超过85%；

当达到以上验收要求是，热计量系统可以验收使用。

超声波热量表的日常维护：

◆ 热量表在使用过程中，不可将管道上的阀门完全关闭，管道中长时间无热水流过，会将热能表冻坏；

◆ 热量表为计量器具，必须按照国家标准的要求对其进行定期检定，并在检定时更换电池；

◆ 换热系统的水质要清洁、软化、无污垢，以保证热能表流畅运行、不被堵塞、损坏；

◆ 热能表必须安装过滤器，并对过滤器进行定期清洗；

◆ 换热系统正常工作时，如果发现热能表瞬时流量明显减少，这说明过滤器内污垢过多，使管道变窄，水流减小，这时应及时清理过滤器；

◆ 热能表的外部应有保护措施，如仪表箱体，防止人为破坏或意外损坏。

户用小口径超声波热量表

产品介绍：
1.本超声波热量表是利用超声波流量换能器和温度传感器测量供水流量及供、回水温度差，从而计量及显示水流经热交换系统所释放或吸收热量的仪表。
2.利用超声波测量原理，从根本上解决因管道水压不稳、水锤、抖动引起的脉冲累计现象，更无需担心强磁的攻击，稳定可靠。
3.利用超声波换能器测量，管段为直通一体结构，测量机构无运动部件，从而不存在磨损，计量精度不受使用周期影响。
4.测量机构无运动部件，从而大大降低了压损。使用寿命长，特别适合杂质含量高的水质。
5.可任意角度安装，方便了现场施工。
6.供电采用3.6V锂电池供电，一只电池使用寿命长达6年，避免了现场布线的麻烦。
7.超低功耗设计，空管时自动进入省电模式。
8.具有多功能报警指示，方便后期维护。
9.本热量表配有M-BUS通讯功能，可实现远程抄表，也可选配RS485通讯方式，通讯协议符合CJ188要求。
10.配有红外通讯，可以通过手持器实现抄表功能。
11.18个月历史记录存储，供用户查询
12.显示表头可四面调整，可摘离表体操作。
13.适用范围：集中供热（冷）系统热计量，各种热量分配法总量计量。

详细:

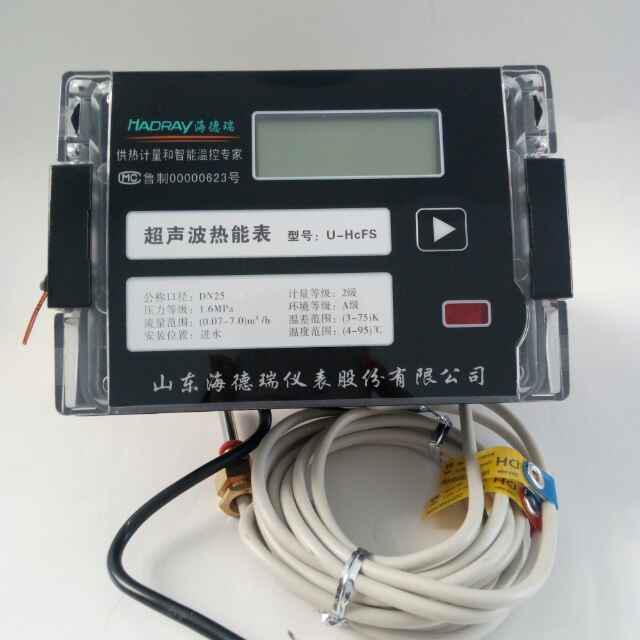

U-HcFS/R超声波式热（冷）量表
概述
U-HcFS/R型热（冷）量表是消化吸收德国超声波热量表，针对中国供热水质较差的现状，并创新、自主研发生产的超声波式热量表。精度高，稳定性好，寿命长，汉字操作提示，简单实用。该产品可以采暖计量以及空调计冷，还提供了多种远传通讯模块供用户选择，以便于实现智能化办公需要，全面提升物业管理高效化、精准化、智能化、个性化。

用途和适用范围：
1、本超声波热量表流量传感器计量准确，不受水中铁锈影响及外界磁场干扰，适合中国供暖水质，壳体采用优质材料，经硬模锻造、数控机床和组合机床加工，机械强度好，尺寸精度高，保证了产品长期运行的稳定性和准确性；
2、温度传感器采用Pt1000铂电阻配对温度传感器，配合高精度AD电路实现高精度温度测量；
3、MCU选用美国TI公司MSP430系列超低功耗微处理器，功能强、功耗低、抗电磁干扰力强；
4、具有自我诊断、故障显示和断电数据保护功能，当热量表偶然出现故障时，显示故障代码并且自动保存当前数据；
5、采用液晶显示器，显示数据完整、准确，读取数据方便、快捷。实时时钟设计，实现日期的记录和显示功能；
6、采用环保锂电池，电池使用寿命6年以上（理论计算大于10年）；
7、外形美观，显示器可四面安插，读数方便；单键设计，操作简便；
8、配合本公司生产的暖通智能控制阀使用，可实现预付费功能；
9、接口齐全，可扩展MBUS总线接口、RS485总线接口、光电隔离脉冲接口、红外接口，实现数据远程抄收和集中控制；
10、安装、维护方便，具有防尘、防潮、防水、防拆卸，防止人为破坏等功能。

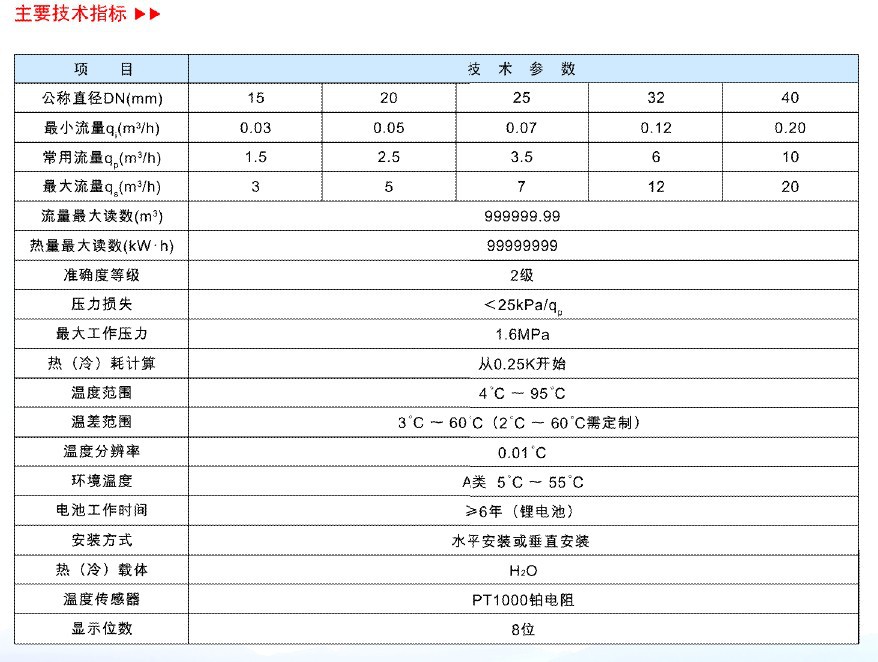

◆技术参数

日常维护
1、热能表在使用过程中，不可将管道上的阀门完全关闭，管道中长时间无热水流过，会将热能表冻坏；
2、热能表为计量器具，必须按照国家标准的要求对其进行定期检定，并在检定时更换电池；
3、换热系统的水质要清洁、软化、无污垢，以保证热能表流畅运行、不被堵塞、损坏；
4、热能表必须安装过滤器，并对过滤器进行定期清洗；
5、换热系统正常工作时，如果发现热能表瞬时流量明显减少，这说明过滤器内污垢过多，使管道变窄，水流减小，这时应及时清理过滤器；
6、热能表的外部应有保护措施，如仪表箱体，防止人为破坏或意外损坏；
7、回水端的温度传感器要安装在测温球阀的下部；
8、过滤器应水平安装，存渣腔须在管道下方。
